板式换热器板片

板片是板式换热器的核心换热元件，由各种材料的薄板用模具压制成不同形状的波纹。板片之间形成薄矩形通道，通过板片进行热量交换。板片波纹形式包括人字形（herring...

产品概述

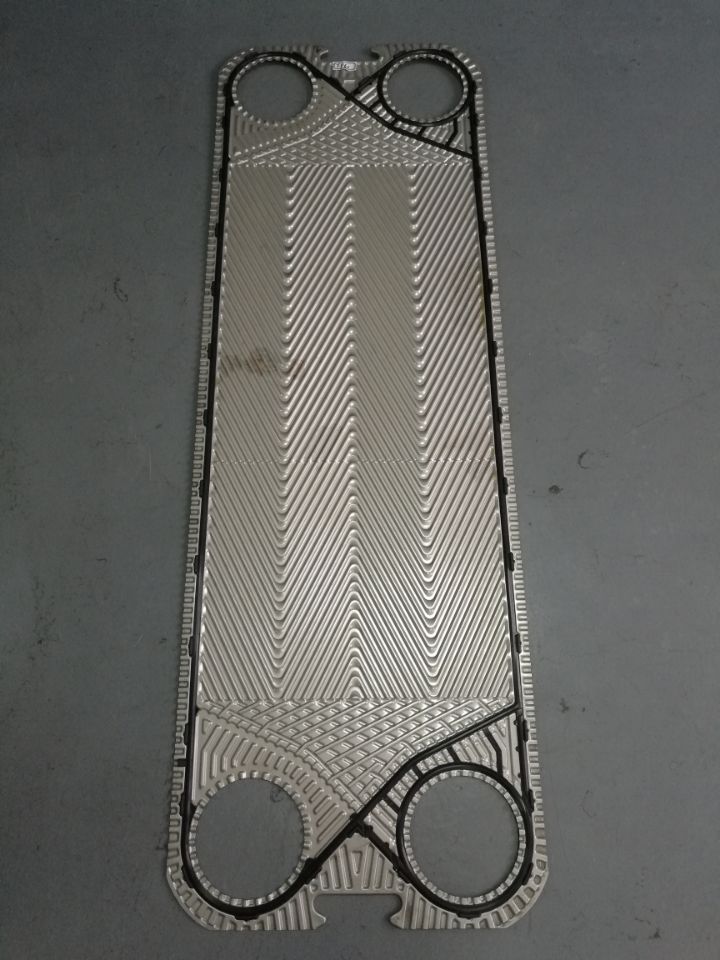

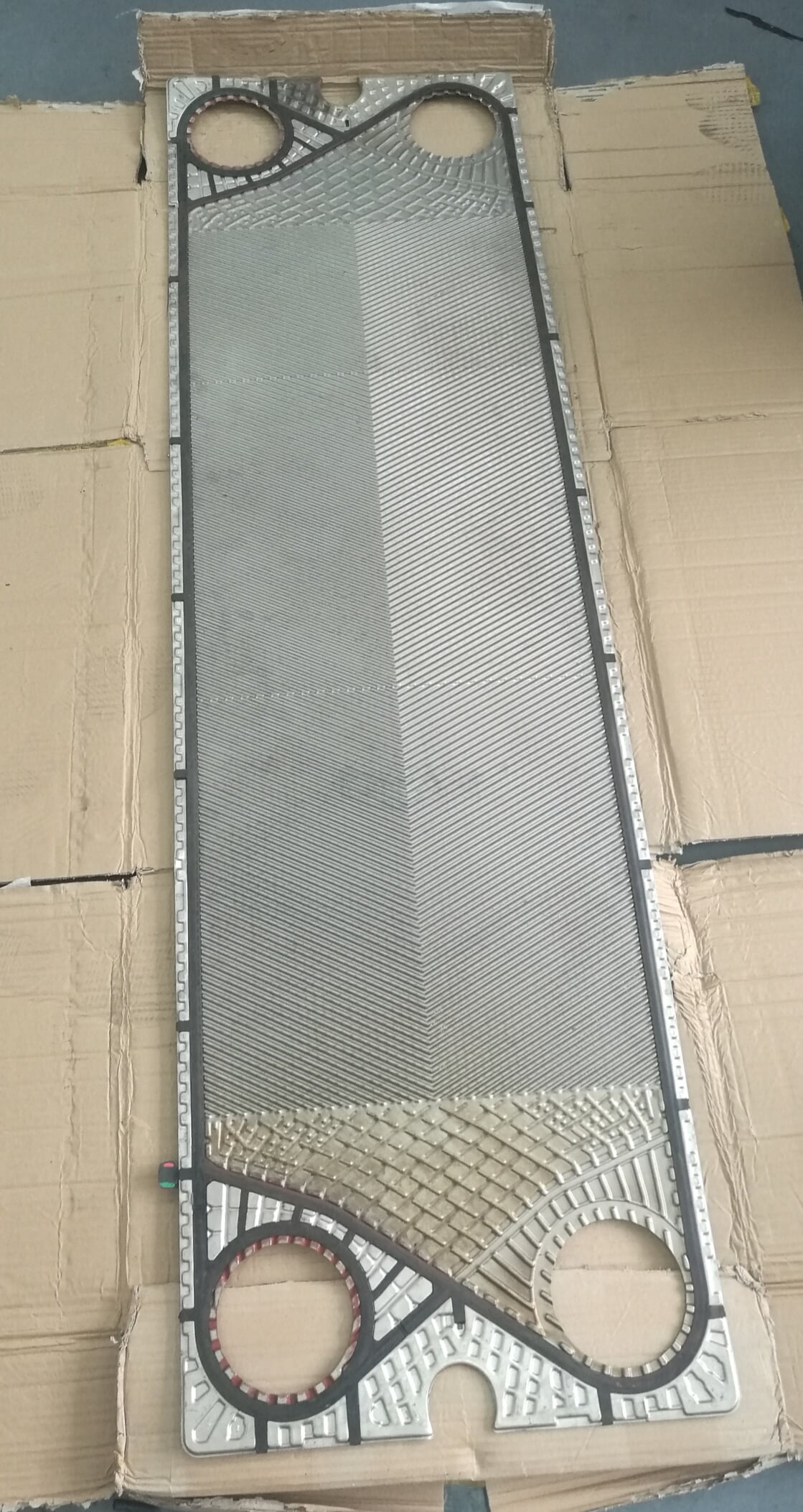

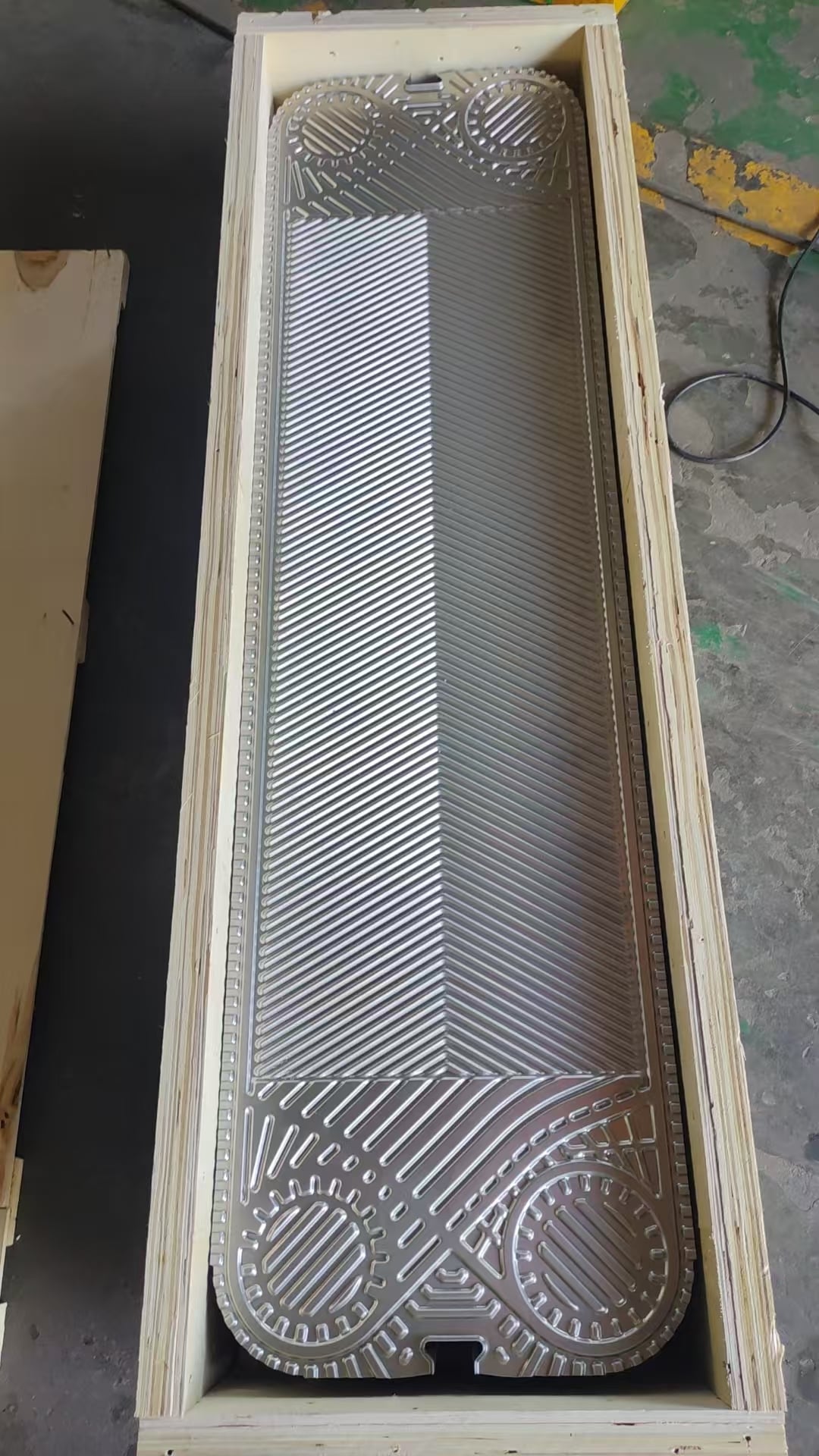

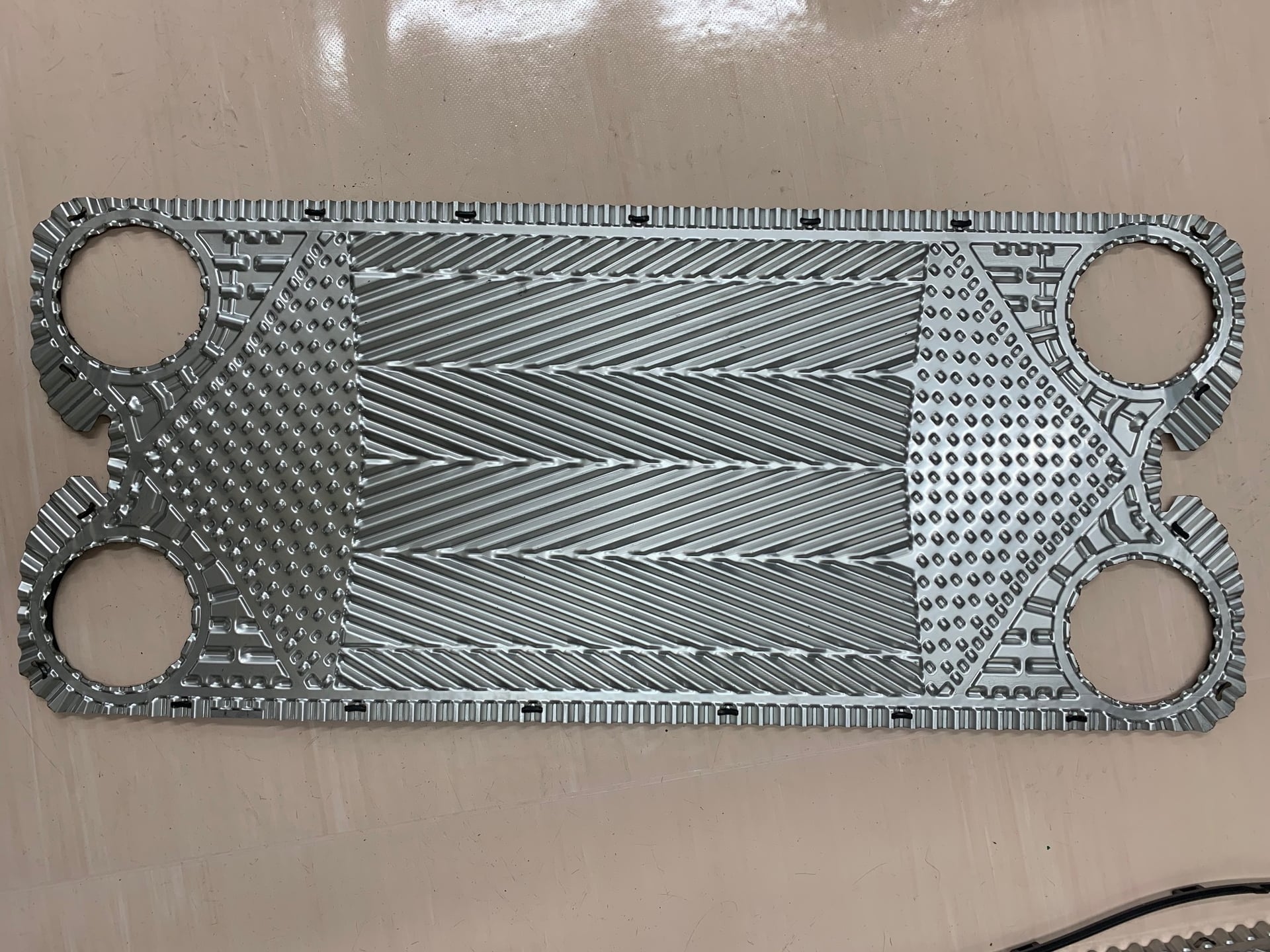

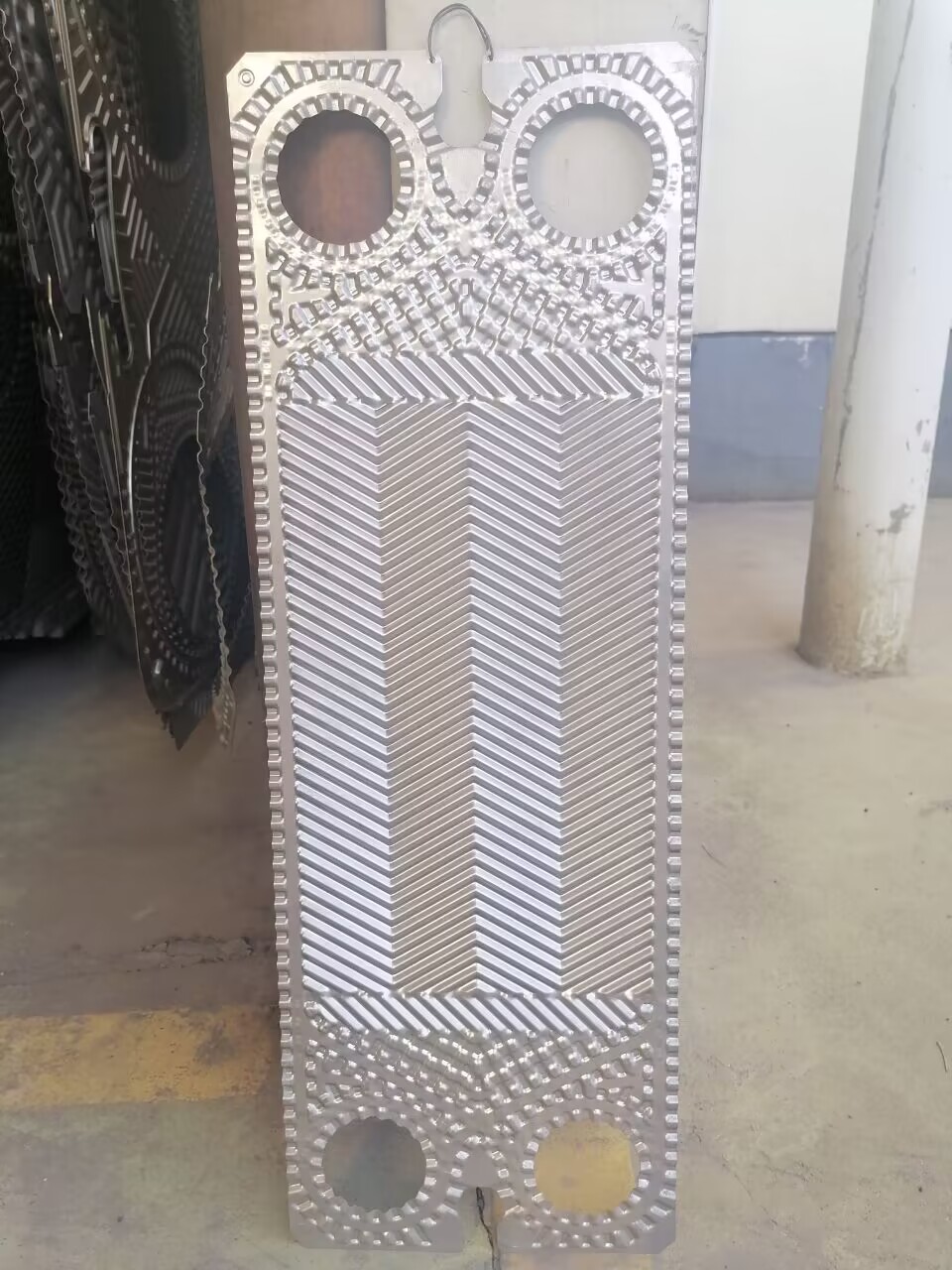

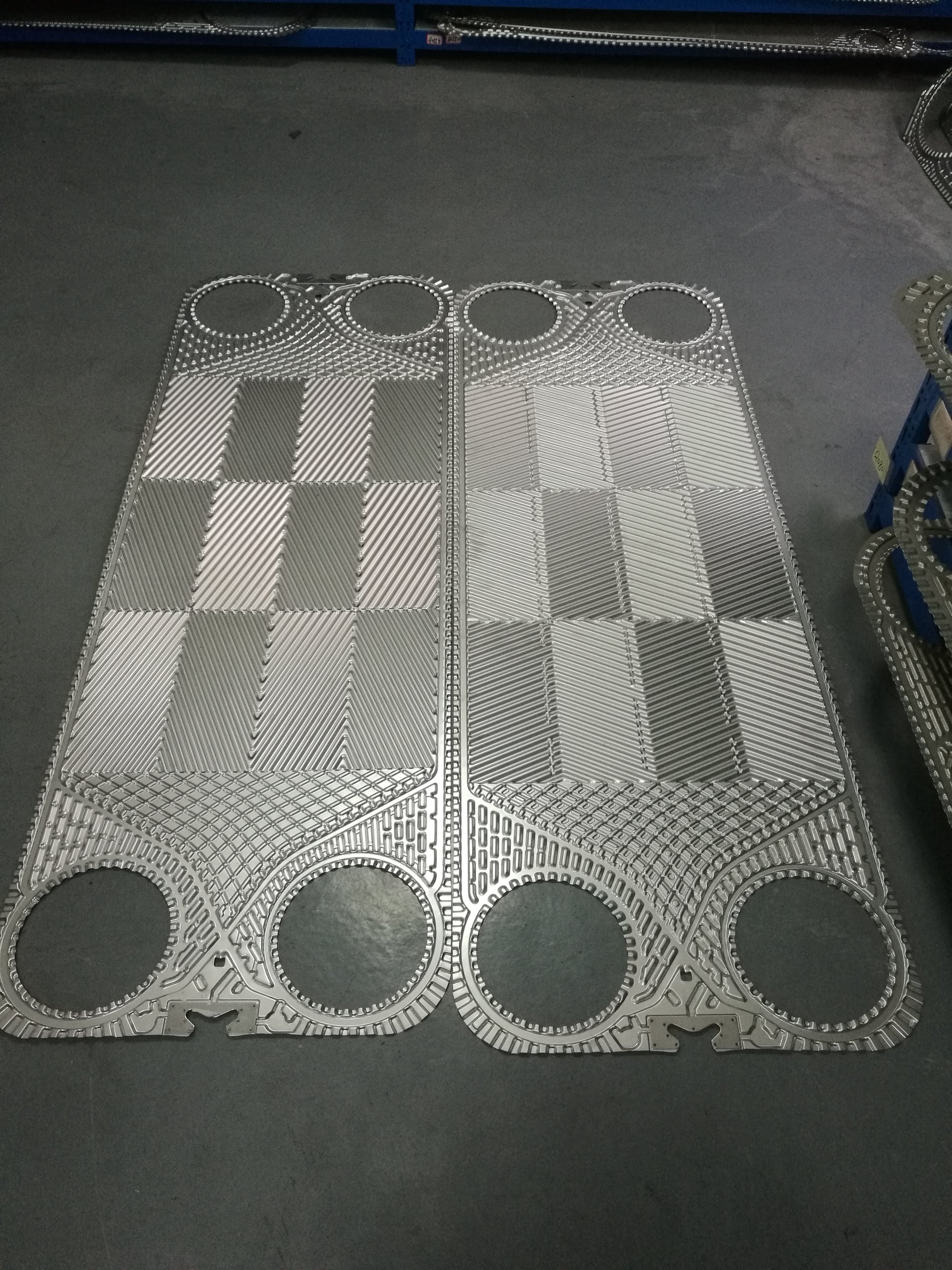

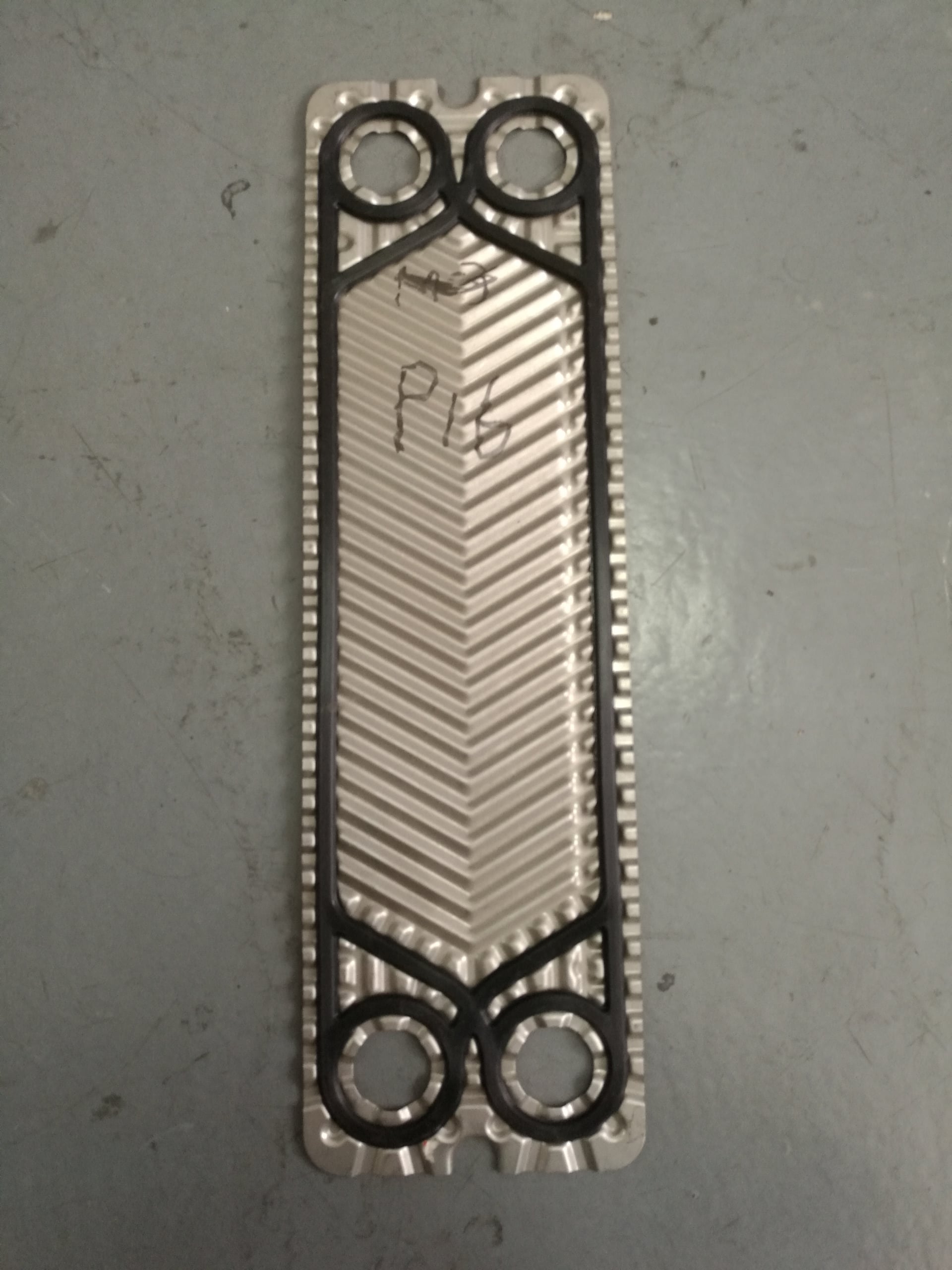

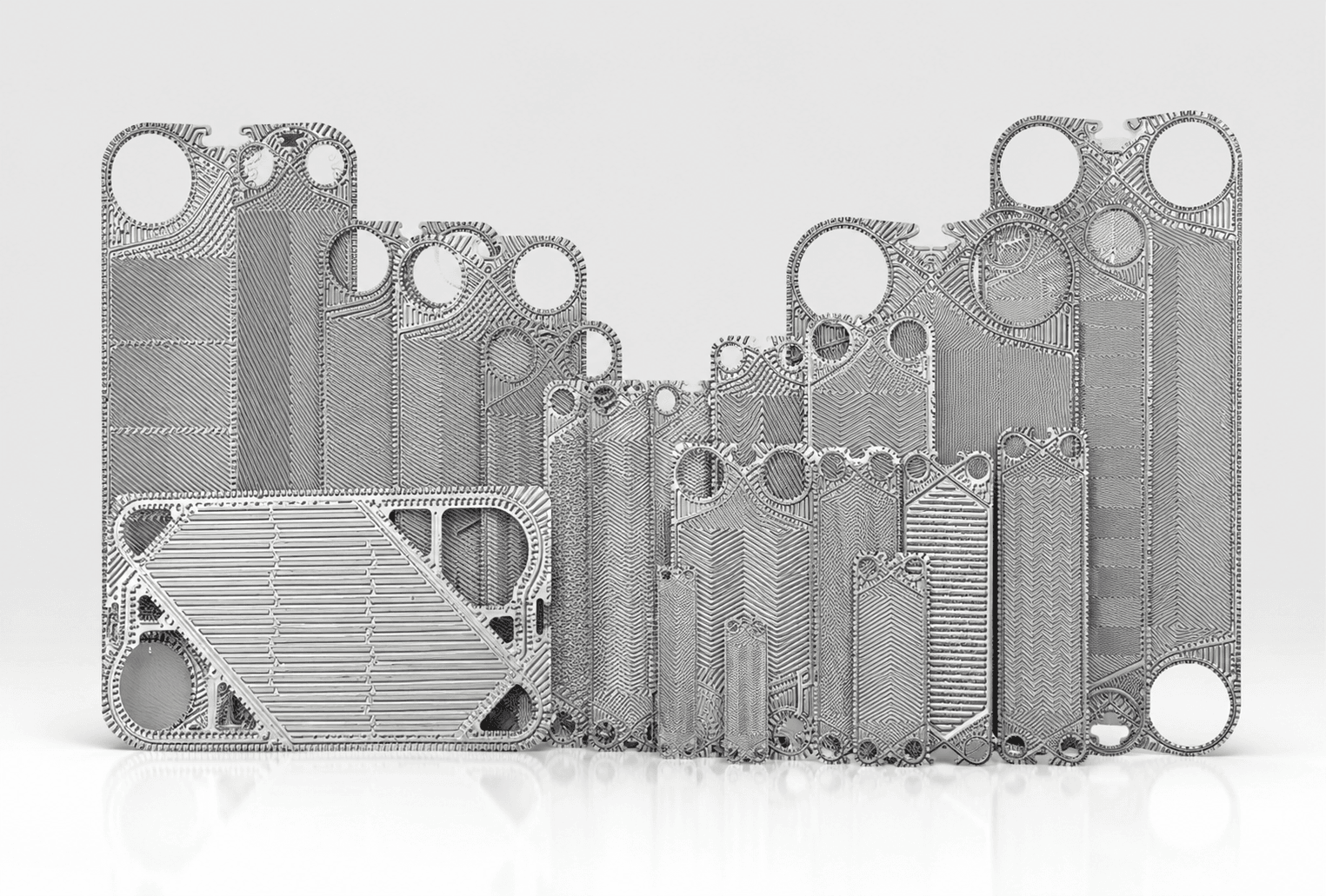

板片是板式换热器的核心换热元件，由各种材料的薄板用模具压制成不同形状的波纹。板片之间形成薄矩形通道，通过板片进行热量交换。板片波纹形式包括人字形（herringbone）、 Washboard 型等，使流体在流道内呈旋转三维流动，在较低雷诺数下即可产生紊流，传热系数高（一般认为是管壳式的3-5倍）。板片常用材质包括：不锈钢（SUS304、316L、317L 等）、工业纯钛（Ti Gr.1、Ti-Pd）、哈氏合金（Hastelloy C276、C22）、镍合金、254SMO 等。板片厚度通常为 0.4-0.7mm，不同厚度和材质的选择取决于介质的腐蚀性和工况要求。
